React 应用宏观包结构 ​

基本包结构 ​

  1. react

react 基本包，只提供 react 组件(ReactElement)的必要函数，一般来说需要和渲染器(react-dom,react-native)一同使用。 在编写 react 应用的代码时，大部分调用此包的API。

  1. react-dom

react 渲染器之一，是react与web平台连接的桥梁(浏览器、nodejs环境中使用)，将 react-reconciler 中的运行结果输出到web界面上，在编写 react 应用的代码时，能用到此包的一个入口函数 ReactDOM.render(<App/>, document.getElementById('root'))。

  1. react-reconciler

react 得以运行的核心包(综合协调 react-dom、react、scheduler 各包之间的调用与配合)。 管理 react 应用状态的输入和结果输出，将输入信号最终转换成输出信号传递给渲染器。

  • 接受输入(schedulerUpdateOnFiber)，将 fiber 树生成逻辑封装到一个回调函数中(涉及 fiber 树形结构，fiber.updateQueue 队列, 调和算法等)
  • 把此回调函数(performSyncWorkOnRoot 或 performConcurrentWorkOnRoot)送入 scheduler 进行调度
  • scheduler 会控制回调函数执行的时机, 回调函数执行完成后得到全新的 fiber 树
  • 再调用渲染器(如react-dom, react-native等)将 fiber 树形结构最终反映到界面上
  1. scheduler

调度机制的核心实现, 控制由 react-reconciler 送入的回调函数的执行时机, 在 concurrent 模式下可以实现任务分片。

架构分层 ​

为了便于理解，可将 react 应用整体结构分为接口层(api)和内核层(core)2 个部分。

接口层(api) ​

react 包, 平时在开发过程中使用的绝大部分api均来自此包(不是所有). 在 react 启动之后, 正常可以改变渲染的基本操作有 3 个.

  • class 组件中使用setState()
  • function 组件里面使用 hook,并发起 dispatchAction 去改变 hook 对象
  • 改变 context(其实也需要 setState 或 dispatchAction 的辅助才能改变)

以上 setState 和 dispatchAction都由 react 包直接暴露. 所以要想 react 工作, 基本上是调用 react 包的 api 去与其他包进行交互。

内核层(core) ​

整个内核部分，由三部分构成

  1. 调度器 scheduler 包，核心职责只有一个，就是执行回调。
    • 把 react-reconciler 提供的回调函数, 包装到一个任务对象中.
    • 在内部维护一个任务队列, 优先级高的排在最前面.
    • 循环消费任务队列, 直到队列清空.
  2. 构造器 react-reconciler 包， 有 3 个核心职责:
    • 装载渲染器, 渲染器必须实现 HostConfig 协议(如: react-dom), 保证在需要的时候, 能够正确调用渲染器的 api, 生成实际节点(如: dom节点).
    • 接收 react-dom 包(初次 render )和 react 包(后续更新 setState )发起的更新请求.
    • 将 fiber 树的构造过程包装在一个回调函数中, 并将此回调函数传入到 scheduler 包等待调度.
  3. 渲染器
    • react-dom 包, 有 2 个核心职责:
    • 引导 react 应用的启动(通过 ReactDOM.render ).
    • 实现 HostConfig 协议, 能够将 react-reconciler 包构造出来的 fiber 树表现出来, 生成 dom 节点(浏览器中), 生成字符串(ssr).

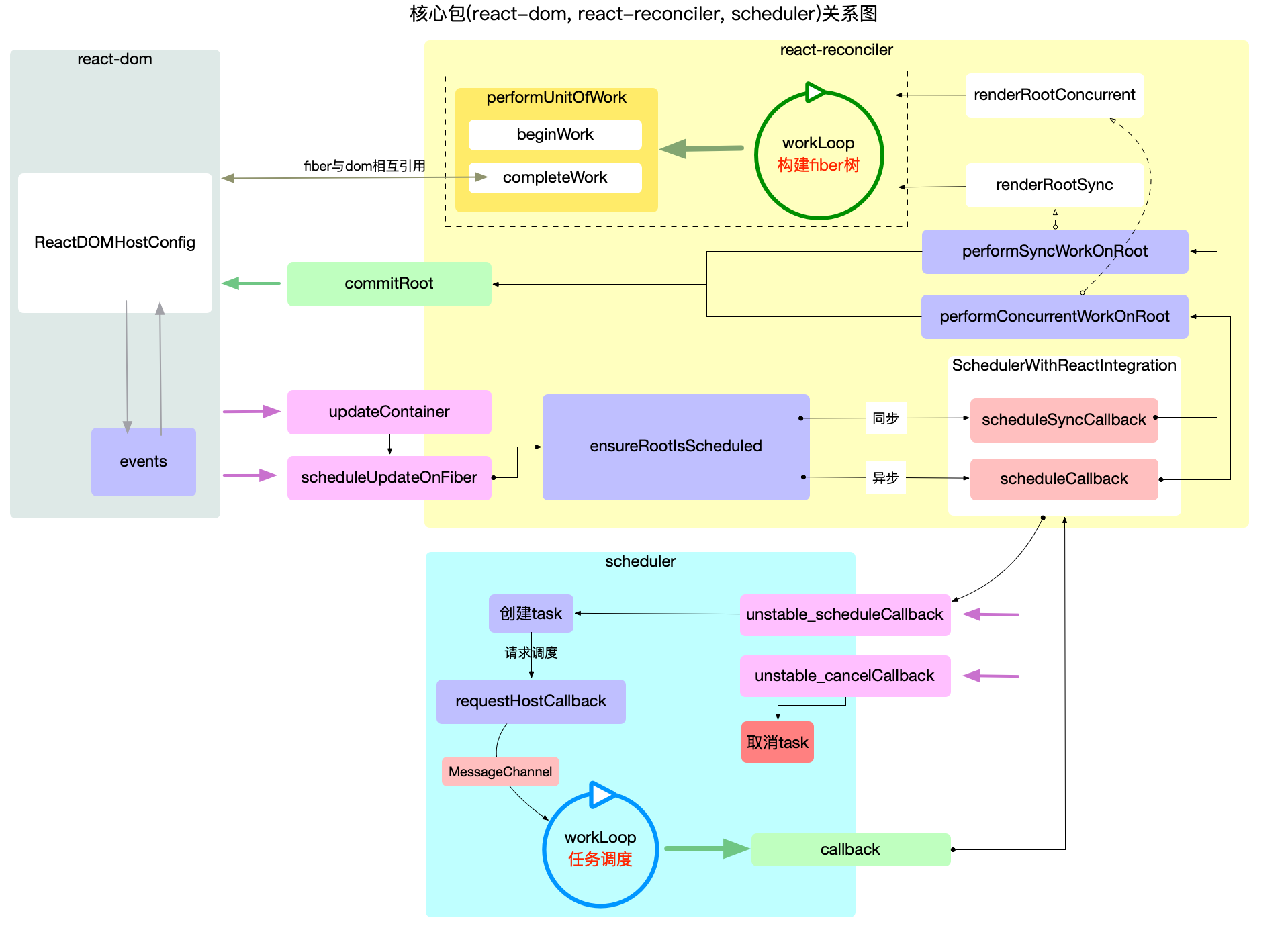

内核关系 ​

React内核关系
